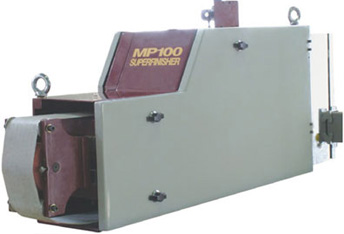

Superfinishing Attachment

Fitur

• Lebar standar (100mm dan 200mm) tersedia.
• Unit akan ditambahkan ke Pembubut / mesin turning untuk proses superfinishing.
• Setup yang mudah
• Hasil Handal didapat.
• Tambahan biaya rendah

Model: MP100
Lebar kerja hingga 100mm

Mesin Microfinishing Centreless Plunge Otomatis

Fitur

• Untuk finishing pin piston, cam follower roller, batang piston dll
• Input finish: ground 0,2 Ra Ra hingga 0,4
• Output finish: 0,04-0,08 Ra
• Produksi: 60 sampai 80 pcs / jam. tergantung pada kondisi input

Model: L 012
Untuk Pin Piston, roller follower cam, batang piston etc.

Mesin Microfinishing Centreless dengan roller pendukung & penggerak tambahan

Fitur

• Digunakan untuk: Microfinishing gulungan rolling mill.
• Ukuran Kerja: Diameter 25mm ke 150mm & panjang hingga 2M
• Input Finish: 0,3 u Ra
• Keluaran Finish: 0,025 u Ra
• Aplikasi lain: Batang Piston Hydraulic Cylinder, pipa fork shock absorber depan & Piston Rods, Piston, Pins, Crank Pins, Cudgeon Pins As Printer

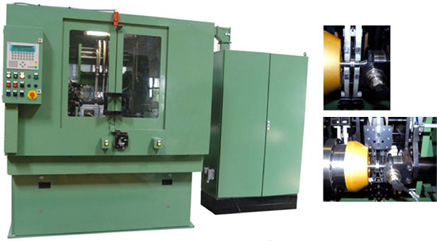

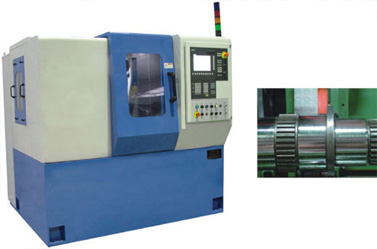

Mesin Untuk Microfinishing Poros Transmisi, Poros Utama

Fitur

• D CNC Microfinisher dengan 600 mm
• Admit between Centre
• Peningkatan bearing / oil seal life
• Penyegelan yang lebih baik
• Mengurangi tingkat kebisingan

Model: L 005
Microfinishing Transmission & Main Shafts

Mesin deburring dengan gir khusus untuk gigi roda gearbox

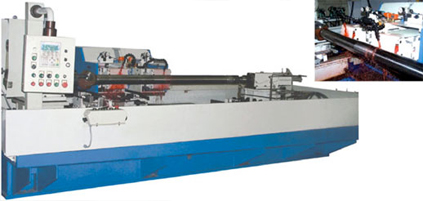

Microfinishing Hidrolik Piston

Fitur

• Admit between Centre: 2.850 mm MAX,. 400 mm MIN.
• Kontrol Mesin: CNC
• Input Finish: 0,4 m Ra
• Output Finish: 0,05 m Ra

Model: M 004

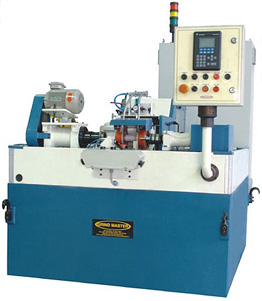

Microfinishing Poros Pompa, Poros Gir

Fitur

• Untuk microfinishing diameter bearing dan thrust face dari Poros Pompa, Poros Gir dll.
• Input finish: 0.4 Ra
• Output finish: Dibawah 0.15 Ra
• Produktifitas: 60 himgga 80 komponen/jam
• Mencapai finish dibawah 0.05 Ra dengan menggunakan diamond lapping film

Model: M 010
Microfinishing poros pompa dan poros gear

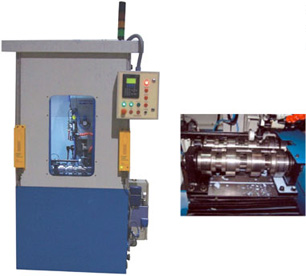

Mesin untuk Microfinishing Camshaft

Fitur

• Admit between Centre : 600 mm
• Kontrols : CNC

Contoh Studi Kasus:

• Dengan menggunakan model 1540 GBQ-CNC
• Komponen: Camshaft
• Camlobe Finishing: Dengan batu
• Bearing & Oil Seal: Menggunakan abrasive backing film

Ini adalah shuttle SPM dengan 4 tape finishing arm di station I dan 4 batu finishing arm di station II.

	Input	Output
Ra	0.4	0.2
Rk	0.5 to 1.3	0.4 to 0.9
Wt	0.9 to 5.0	0.5 to 1
Wz	1.6 to 3	1.2 to 1.6

Waktu siklus
176 detik total untuk 5 jurnal, 1 oil seal diameter dan 8 camlobes

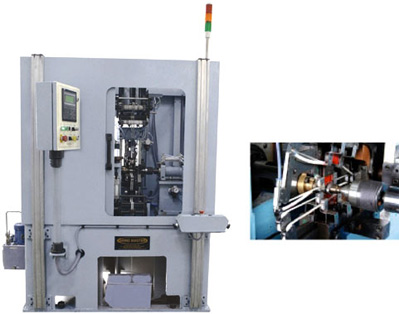

Microfinishing untuk Motorcycle Camshaft

Fitur

• Admit between Centre : 100mm
• Input : 2.5 Rp MAX
• Output: Di bawah 1 Rp
• Produktivitas: 120 bagian / jam
• Mengurangi gesekan & tingkat kebisingan
• Menghapus bekas akibar grinding
• Meningkatkan lobe merging pada nose & area datar

Model: GBQ-CAM
Microfinishing untuk Motorcycle Camshaft.

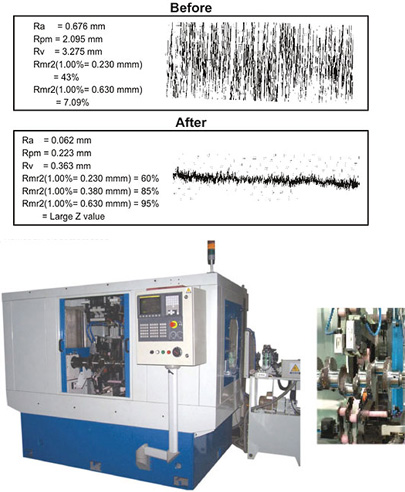

Mesin Untuk Microfinishing Crankshafts

Fitur

• Komponen: Crankshaft dengan 3pins & 4 jurnal
• Yang dapat masuk antara pusat: 400 mm, 600 mm, 1.000 mm
• Kontrol mesin: Mesin CNC dilengkapi dengan satu lengan untuk pin dan satu lengan untuk jurnal (Bisa mengangkat 8 lengan di satu paket lengan)
• Produksi: 12 sampai 20 bagian per jam

Model: 140 GBQ-CNC
Waktu Siklus: 300 detik untuk finishing 3 pin & 4 journal

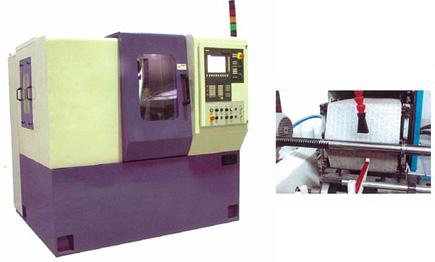

Mesin untuk Microfinishing Steering Rack Bars

Fitur

• Mesin otomatis untuk microfinishing daerah silinder & belakang gigi rack bar
• Input: 0.8 Ura
• Output: 0,3 Ura
• Produksi: 60 sampai 80 bagian / jam
• Manfaat: Bekerja dengan halus di daerah kasar.

Model: RBSM
Microfinishing of Steering Rack Bars
